Công tắc cửa cuốn

#Tổng quát

Mã sản phẩm: LM-Sx1-Rx2

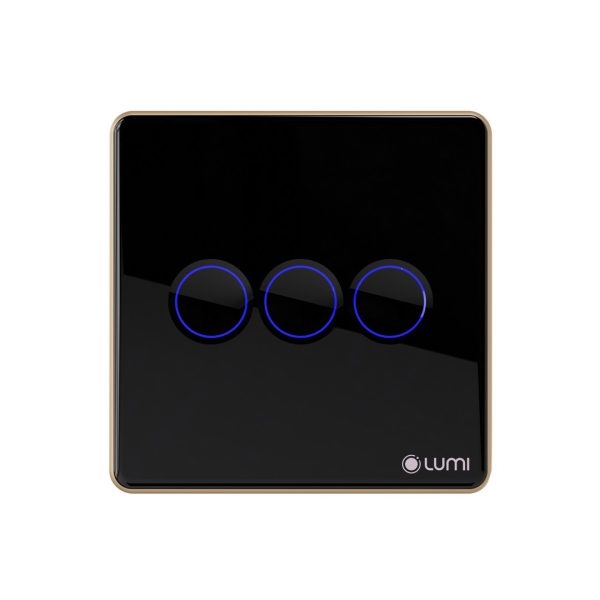

• LM-Sx1-Rx2 là thiết bị công tắc cửa cuốn của Lumi hỗ tợ điều khiển động cơ cửa cuốn.
• Thiết kế: mặt kính cường lực chống xước kết hợp viền nhôm nguyên khối.
• Công nghệ: cảm ứng điện dung, giao thức truyền thông không dây Zigbee.
• Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life thông qua bộ điều khiển trung tâm.

#Thông số kỹ thuật

Điện áp hoạt động	100 – 240V AC ~ 50/60Hz
Nhiệt độ hoạt động	0℃ – 50℃
Truyền thông	Zigbee
Công suất phát Zigbee	10 dbm
Công suất tiêu thụ không tải	< 0.5W
Kích thước (D x R x C)	Hình chữ nhật: 121.5 x 80 x 31.5 mm
	Hình vuông: 95 x 95 x 31.5 mm

Kích thước công tắc

#Lắp đặt thiết bị

Bước 1: Đấu nối dây cho thiết bị.
Sơ đồ đấu nối dây:

Sơ đồ đấu nối dây công tắc cửa cuốn

Chân L: đấu dây lửa của nguồn điện.
Chân N: đấu dây trung tính của nguồn điện.
Chân C: đấu dây tín hiệu chung (Com) của động cơ cửa cuốn.
Chân 1: đấu dây tín hiệu mở.
Chân 2: đấu dây tín hiệu dừng.
Chân 3: đấu dây tín hiệu đóng.
Bước 2:
Lắp công tắc vào đế âm.
Tháo kính công tắc: sử dụng tuốc nơ vít đặt vào rãnh nhỏ trên viền công tắc và đẩy nhẹ tháo rời mặt kính.

Tháo mặt kính công tắc

Lắp công tắc vào đế âm và lắp lại mặt kính:

Lắp công tắc vào đế âm

Lưu ý:

• Xếp gọn dây điện trong đế âm để lắp vừa công tắc và tránh bị vít ốc vào dây điện.
• Không vít quá chặt sẽ làm công tắc bị cong, vênh mạch cảm ứng của công tắc không tiếp xúc được với mặt kính dẫn đến không bật/tắt được công tắc bằng tay.

#Sử dụng thiết bị

#Điều khiển mở/dừng/đóng cửa cuốn

Người dùng chạm tay vào vòng tròn cảm ứng trên công tắc để mở/dừng/đóng cửa cuốn.

Sử dụng công tắc cửa cuốn

Lưu ý:
Nút Mở và Đóng của công tắc cửa cuốn khi dùng tay để bật, người dùng phải chạm giữ khoảng 0.5s để công tắc hoạt động, nút Dừng người dùng chỉ cần chạm nhẹ 1 lần.

#Học hành trình đóng/mở cửa cuốn cuốn

Học hành trình công tắc cửa cuốn

Bước 1:
Nhấn giữ nút số 2 trong 3s đến khi led chỉ thị nút 2 sáng hồng thì thả tay ra và rèm sẽ tự động mở. Khi rèm mở hoàn toàn chuyển sang bước 2.
Bước 2:
Nhấn nút số 3, khi đó led chỉ thị của nút số 2 và số 3 sẽ sáng hồng để báo hiệu đang học hành trình đóng. Khi rèm đóng hoàn toàn thì chuyển sang bước 3.
Bước 3:
Nhấn nút số 2, khi đó led chỉ thị của nút số 1 và số 2 sẽ sáng hồng để báo hiệu đang học hành trình mở. Khi rèm mở hoàn toàn các led chỉ thị trở về màu xanh và thoát khỏi chế độ học hành trình.

#Khóa cảm ứng

• Tự động khóa cảm ứng:
  Từ 24/2/2020 công tắc cửa cuốn có chức năng tự động khóa cảm ứng. Công tắc sẽ luôn bị khóa nút mở, đóng. Led chỉ thị nút Dừng nháy hồng liên tục chu kỳ 2s/1 lần.

  Mở khóa cảm ứng tự động

  Nhấn giữ nút dừng trong 0.5s để mở khóa và có thể nhấn điều khiển khiển mở/đóng cửa cuốn.
  Sau 15s người dùng không có thêm thao tác nào với công tắc, công tắc sẽ tự động khóa cảm ứng lại.

• Khóa hoàn toàn cảm ứng:
  Từ 24/2/2020 thiết bị công tắc cửa cuốn có chức năng khóa cảm ứng, người dùng sẽ không thể bật/tắt bằng tay được và chỉ có thể điều khiển bằng app Lumi Life.

Khóa cảm ứng công tắc

Nhấn nhanh nút config 10 lần liên tiếp để khóa và mở khóa cảm ứng.
Khóa cảm ứng – Tất cả led nháy đỏ 5 lần.
Mở khóa cảm ứng – Tất cả led nháy xanh 5 lần.

#Thay đổi độ sáng led chỉ thị

• Led chỉ thị trên công tắc có 2 mức là sáng mạnh hoặc sáng yếu.
• Công tắc trước 24/2/2020, người dùng nhấn giữ nút config 8s và quan sát led chỉ thị thay đổi độ sáng thả tay ra.
• Công tắc từ 24/2/2020 trở đi, người dùng nhấn giữ nút config 5s và quan sát led chỉ thị thay đổi độ sáng thả tay ra.

#Cài đặt điều khiển thiết bị

#Cho thiết bị gia nhập mạng

• • • Để cài đặt điều khiển công tắc bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC (home controller) và đã tạo nhà trên hệ thống.
    • Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => cho thiết bị gia nhập mạng.

  (Chi tiết xem

cài đặt thiết bị

• )
• Quan sát đèn chỉ thị trên công tắc nháy hồng 3 lần liên tiếp chu kỳ 1s/1 lần khi gia mạng thành công.
• Trường hợp công tắc không gia nhập mạng có thể công tắc đã được cấu hình, người dùng thực hiện reset thiết bị để quay về chế độ gia nhập mạng.

#Điều khiển thiết bị trên ứng dụng Lumi Life

Sau khi công tắc gia nhập mạng người dùng đặt tên thiết bị và cho vào phòng trong nhà để điều khiển bằng ứng dụng Lumi Life trên điện thoại.

Điều khiển công tắc cửa cuốn

Icon sáng: cửa cuốn đang mở.
Icon tối: cửa cuốn đóng hoàn toàn.
Người dùng chạm vào icon thiết bị cửa cuốn để điều khiển mở/dừng/đóng.
Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.

#Reset thiết bị

#Reset công tắc zigbee 3.0

Reset công tắc zigbee 3.0

Từ 24/02/2020, reset và cho thiết bị ra khỏi mạng người dùng ấn nút config 5 lần liên tiếp.
Nếu thiết bị đang trong mạng thì sau khi reset led chỉ thị của thiết bị sẽ nháy hồng 2 lần liên tiếp báo xóa mạng thành công, sau đó nháy hồng thêm 2 lần liên tiếp lần nữa báo khởi động lại và nháy đỏ 3 lần liên tiếp để trở về chế độ tự động tìm mạng.

#Reset công tắc zigbee 1.2

Reset công tắc zigbee 1.2

Công tắc trước 24/02/2020, reset và cho thiết bị ra khỏi mạng người dùng ấn giữ nút cảm ứng trong 5s, khi led chỉ thị nháy hồng thì thả tay.
Reset thành công, led chỉ thị nháy hồng 3 lần liên tiếp với chu kì 1s/1 lần. Khi đó, thiết bị rời khỏi mạng thành công và nháy đỏ 3 lần liên tiếp quay lại quá trình tự động tìm mạng.

Lưu ý:
Nhấn giữ nút mở hoặc nút đóng khi led chỉ thị cả 3 nút sáng hồng thì thả tay.

#Bộ sản phẩm đóng gói

Bộ thiết bị công tắc cửa cuốn cửa được đóng hộp bao gồm: 1 bộ công tắc cửa cuốn, 2 vít, 1 bộ hướng dẫn sử dụng.

Bộ sản phẩm đóng gói
